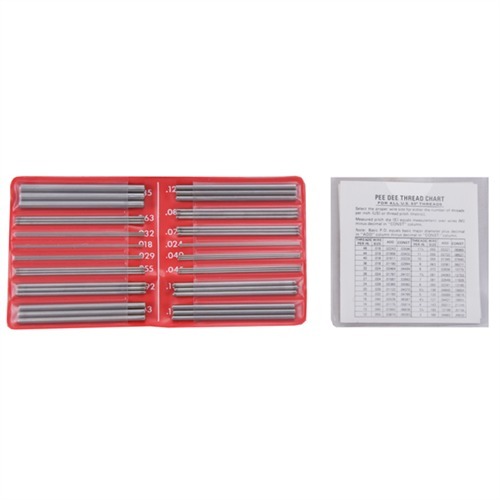

Quickly and accurately measures pitch diameters of external threads—a must-have when cutting or checking threads on precision screws. Accurate to within +/- .0001" along the center 1" section. Measures the following pitch sizes: 3 to 48 tpi, .5mm to 6mm pitch, and Acme 3 to 16 tpi. Includes plastic storage sleeve, conversion chart and instructions. Requires micrometer, not included.
SPECS: Steel, 2¾" (7cm) OAL. Contains 16 different wire sizes, (3) of each diameter: .018" (.45mm), .024" (.61mm); .029" (.74mm), .032" (.81mm), .040" (1mm); .045" (1.1mm), .055" (1.4mm), .063" (1.6mm), .072" (1.8mm), .081" (2.1mm), .092" (2.3mm), .108" (2.7mm), .120" (3mm), .127" (3.2mm), .143" (3.6mm), .185" (4.7mm).
Kraftfull och exakt mätning av gängor!
PEE DEE THREAD MEASURING WIRES är ett oumbärligt verktyg för att snabbt och noggrant mäta stigningsdiametrar av externa gängor. Perfekt för att skära eller kontrollera gängor på precisionsskruvar.
Produktbeskrivning
Denna uppsättning av PEE DEE THREAD WIRE SET är noggrant kalibrerad till inom +/- .0001" längs den centrala 1" sektionen. Den mäter följande gängstorlekar:
- 3 till 48 tpi
- .5mm till 6mm stigning
- Acme 3 till 16 tpi
Uppsättningen inkluderar en plastförvaringsficka, en konverteringstabell och instruktioner. Observera att en mikrometer krävs, men ingår inte.
Specifikationer
Material: Stål, 2¾" (7cm) OAL. Innehåller 16 olika trådstorlekar, (3) av varje diameter:
- .018" (.45mm)
- .024" (.61mm)
- .029" (.74mm)
- .032" (.81mm)
- .040" (1mm)
- .045" (1.1mm)
- .055" (1.4mm)
- .063" (1.6mm)
- .072" (1.8mm)
- .081" (2.1mm)
- .092" (2.3mm)
- .108" (2.7mm)
- .120" (3mm)
- .127" (3.2mm)
- .143" (3.6mm)
- .185" (4.7mm)
